Edificio Laureano Echandi

Compartir en:

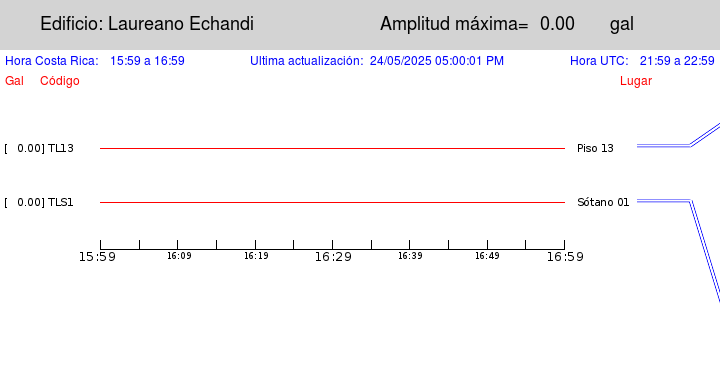

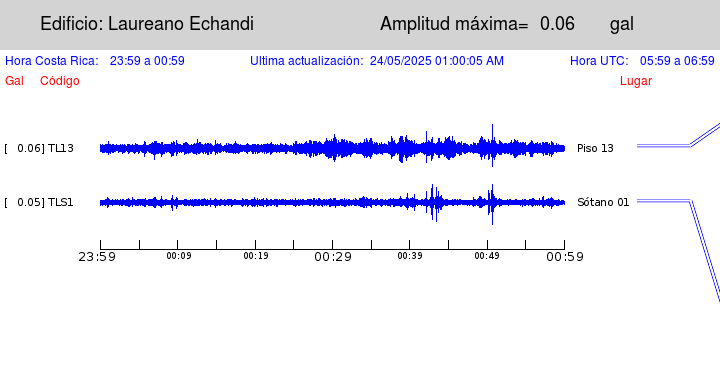

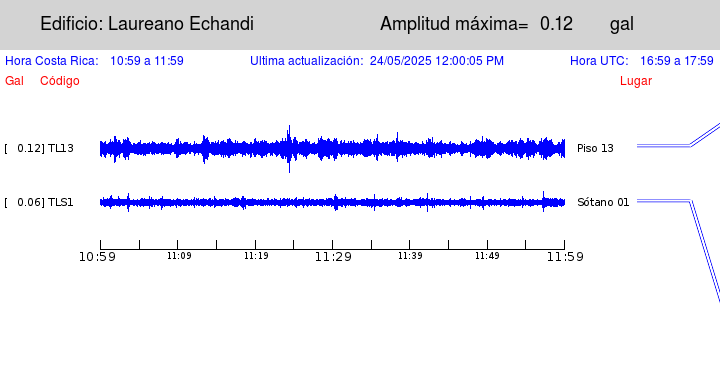

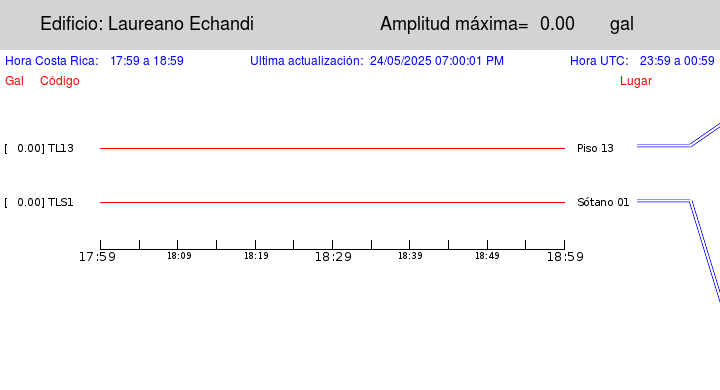

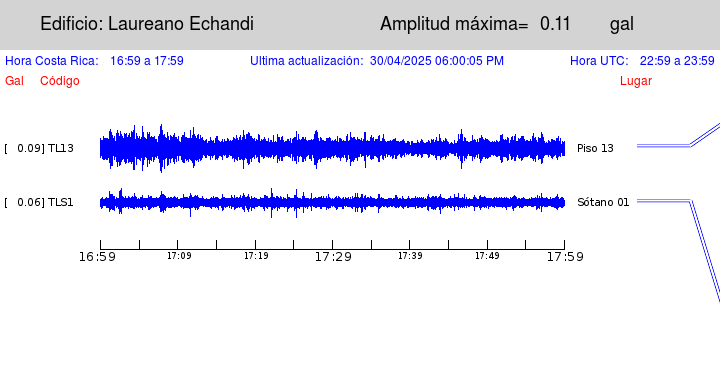

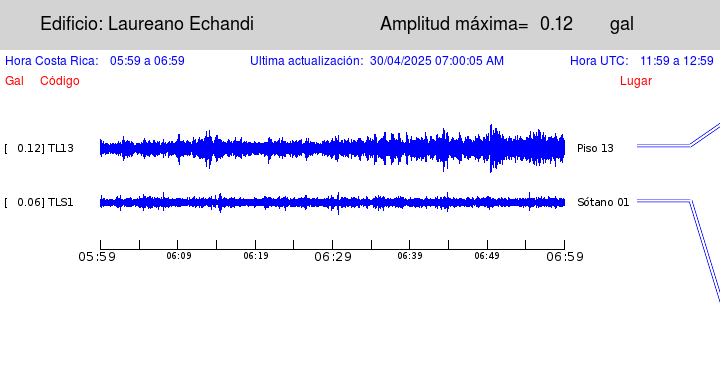

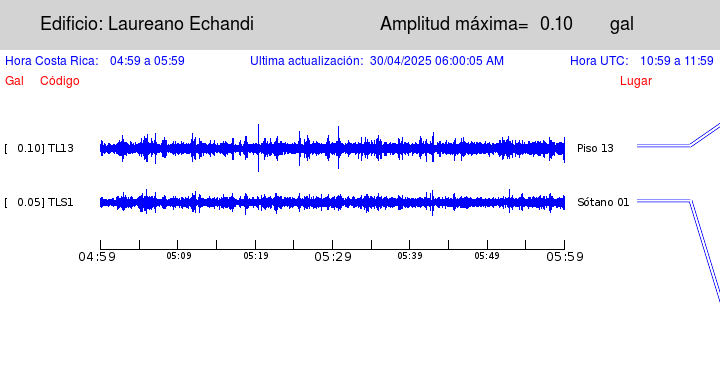

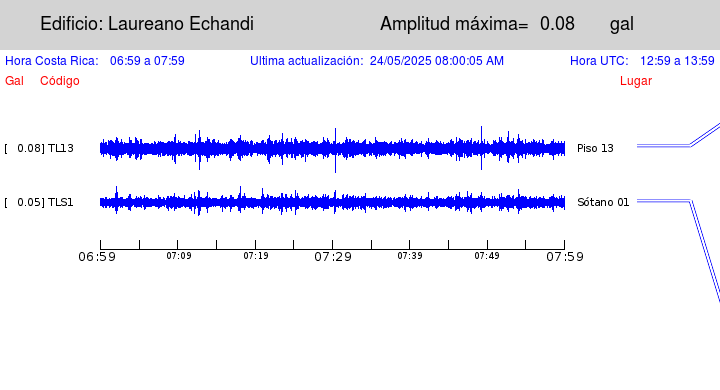

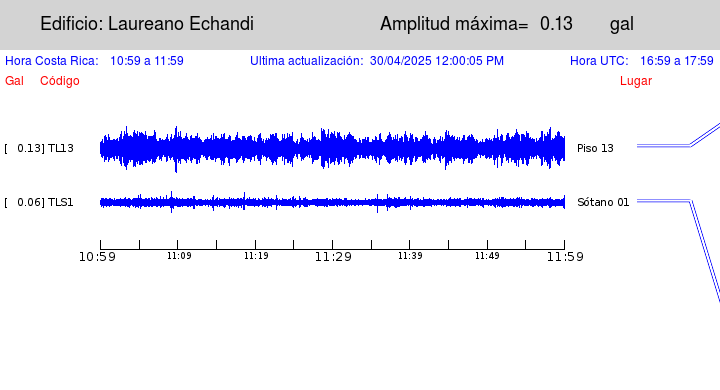

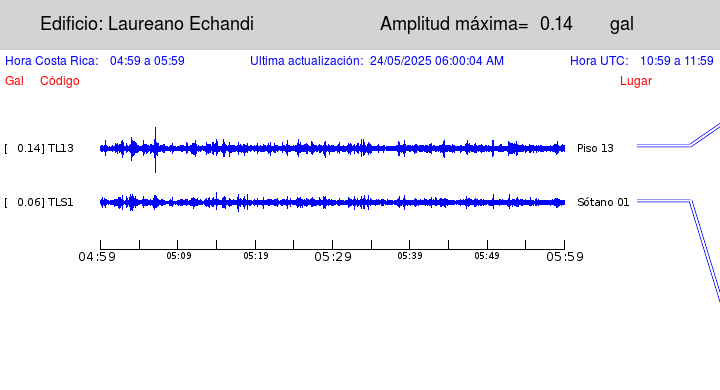

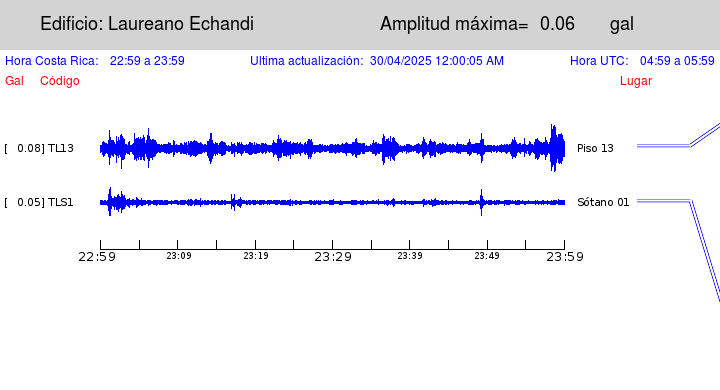

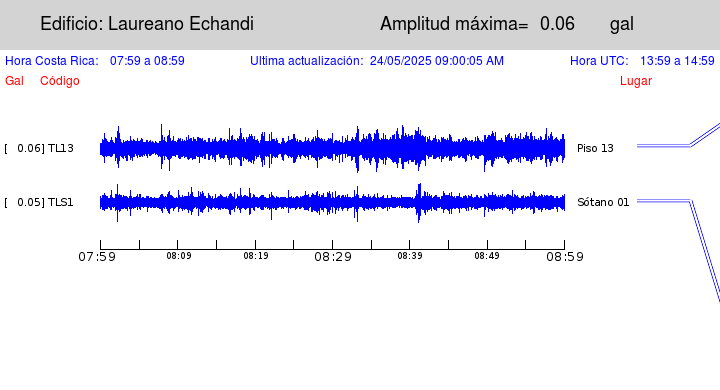

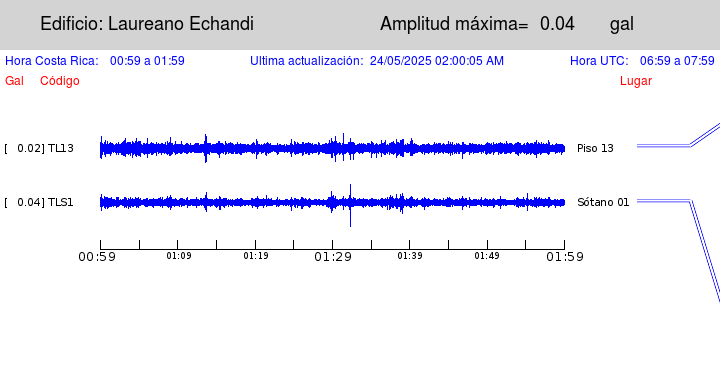

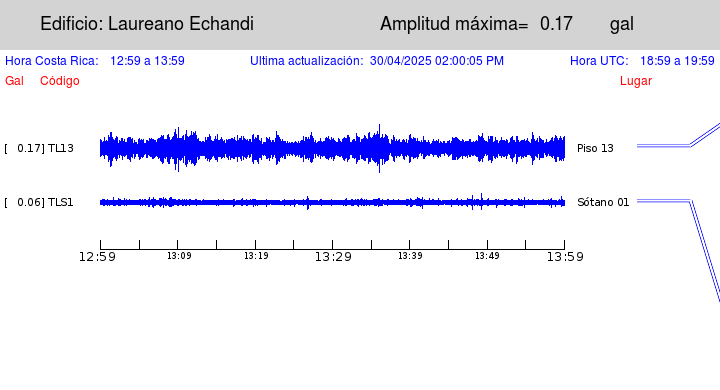

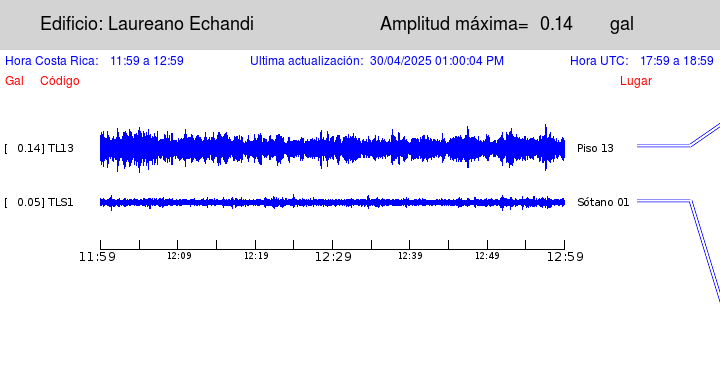

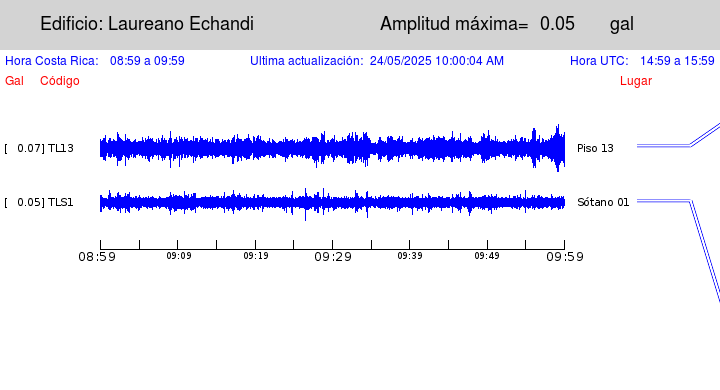

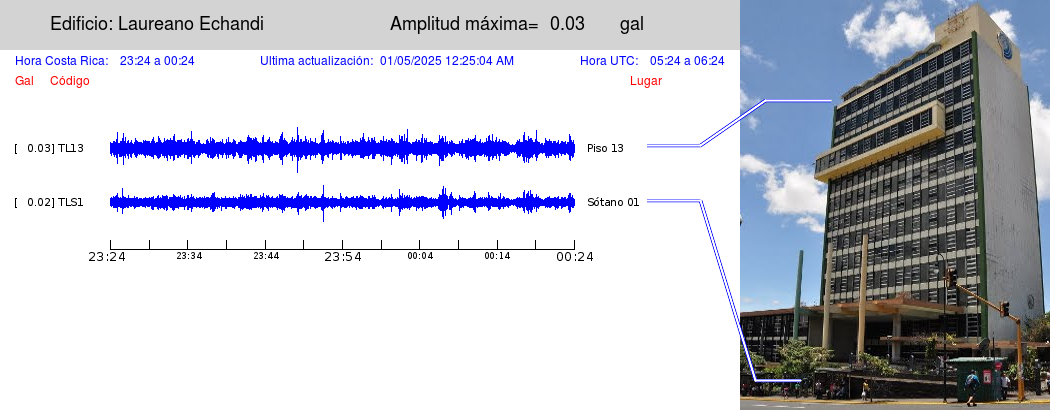

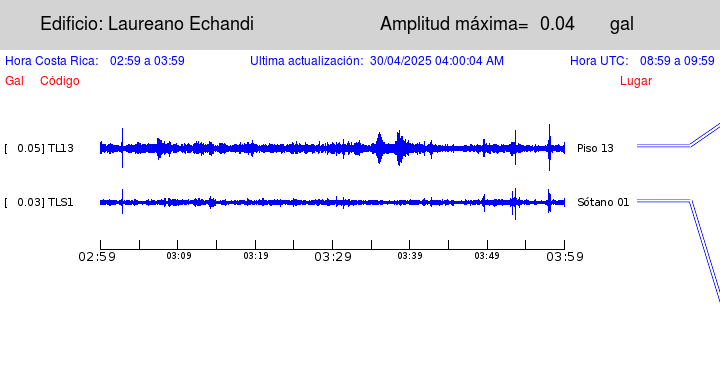

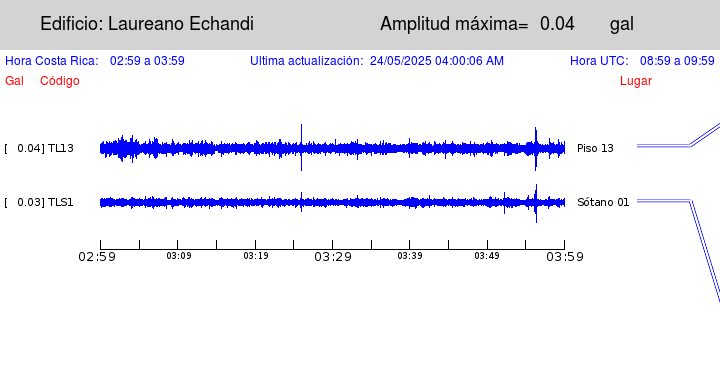

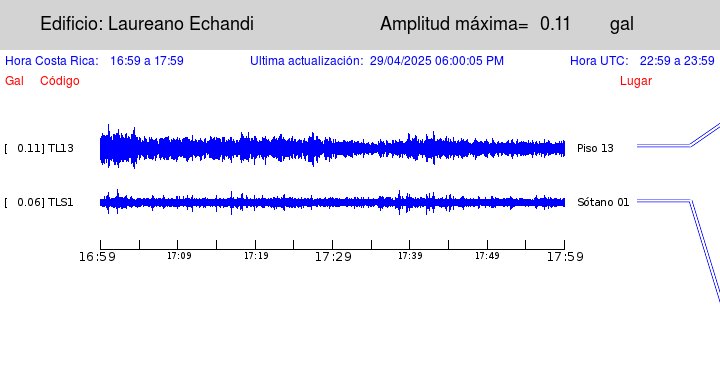

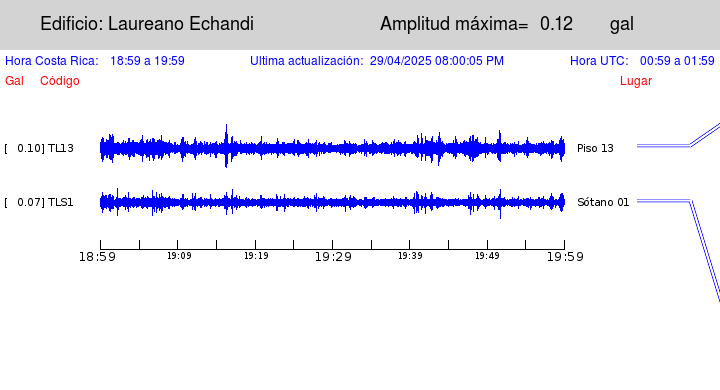

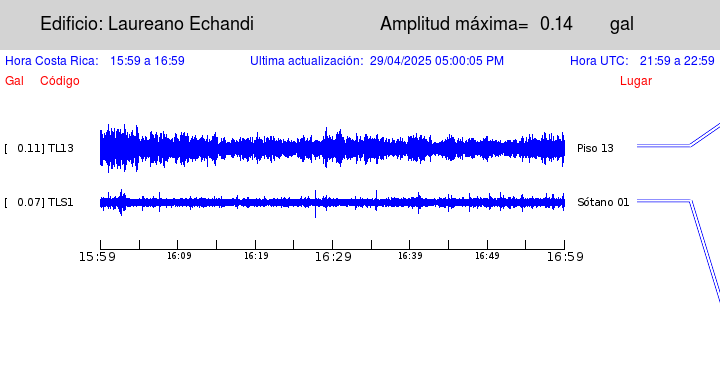

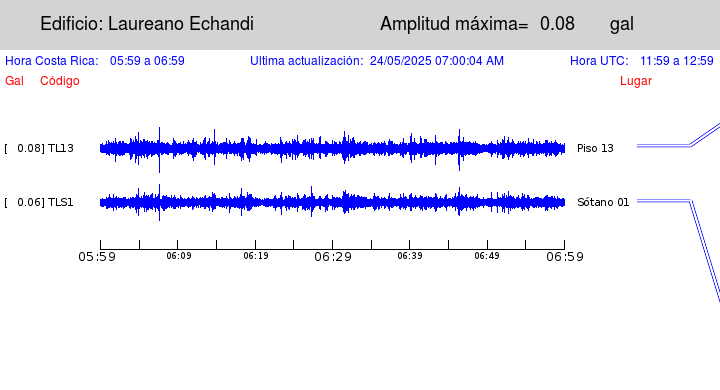

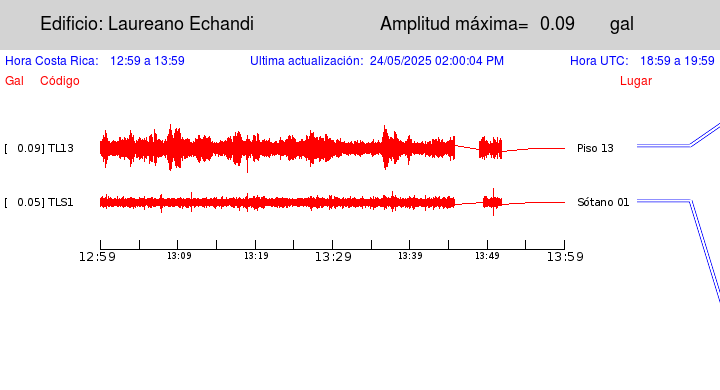

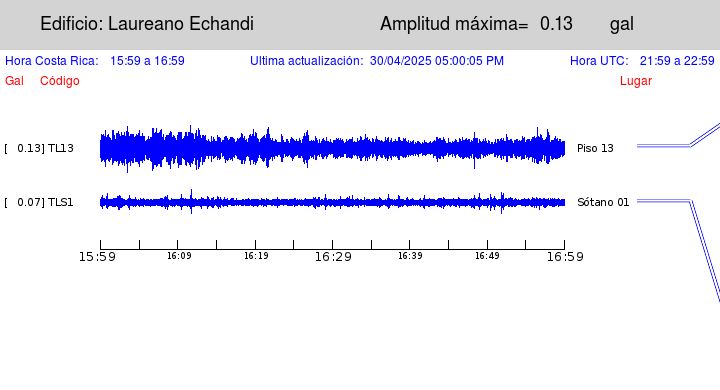

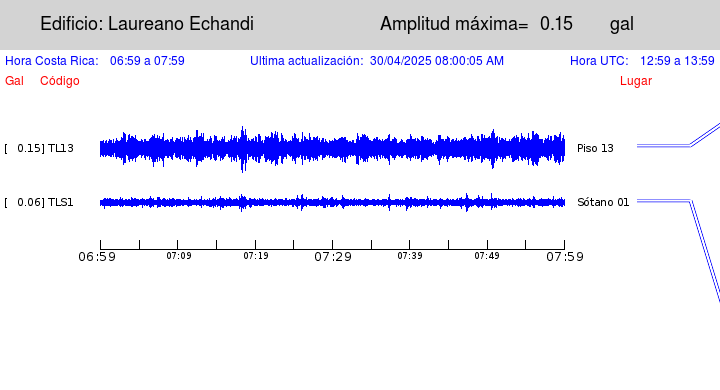

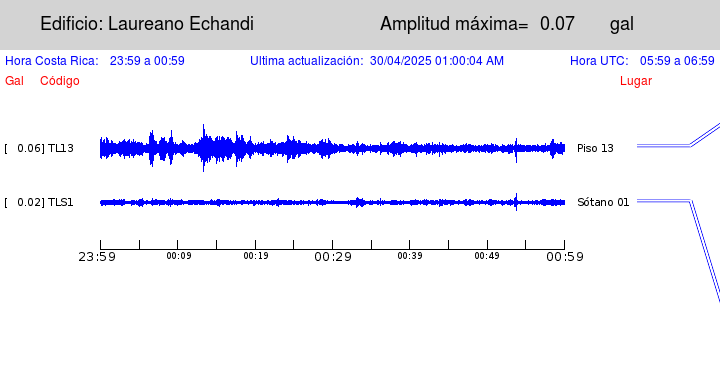

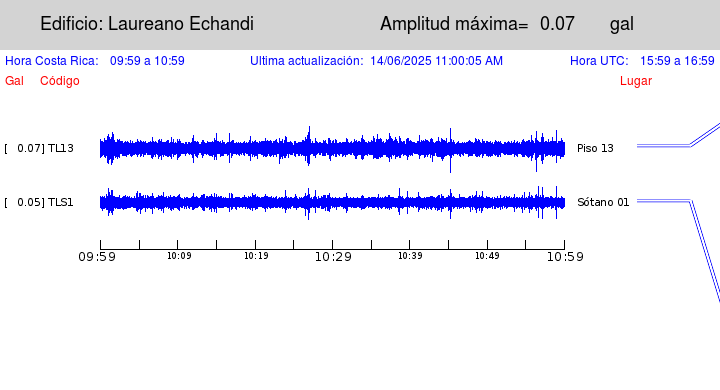

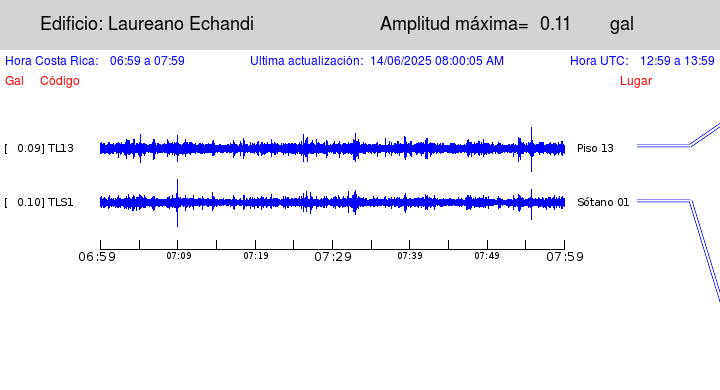

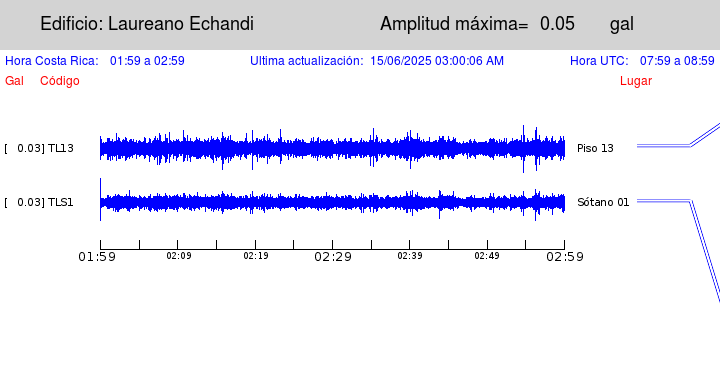

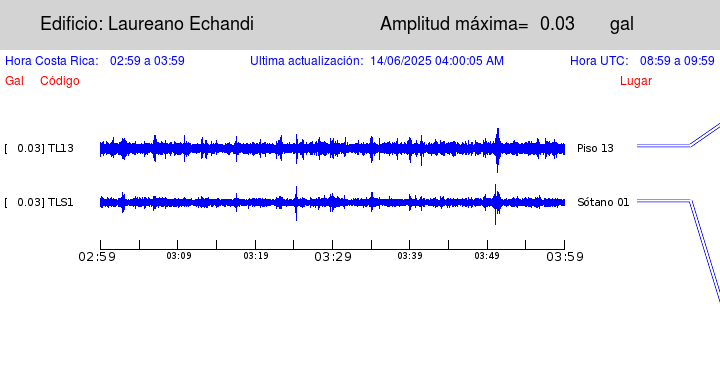

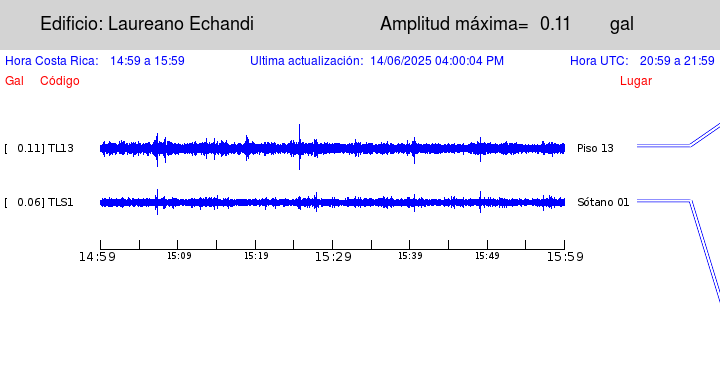

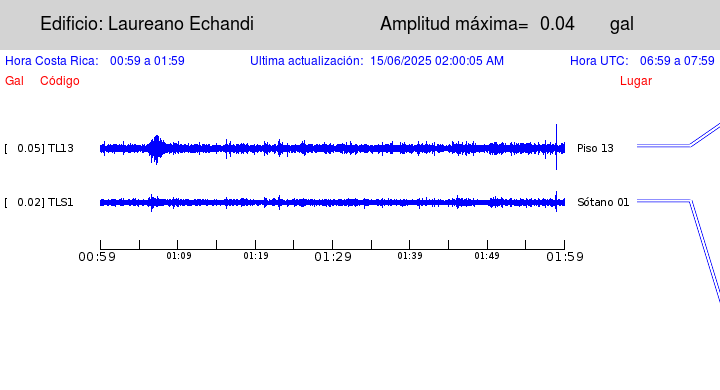

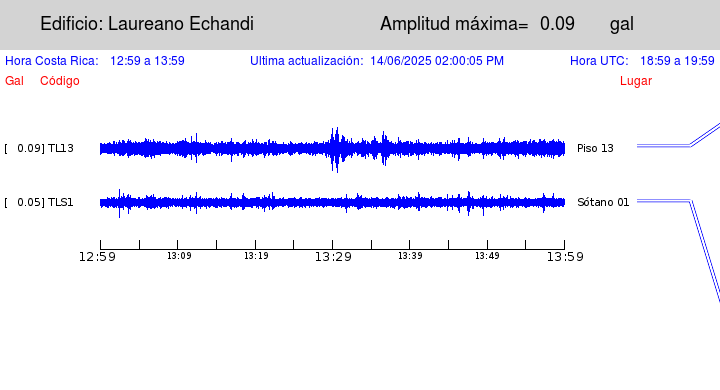

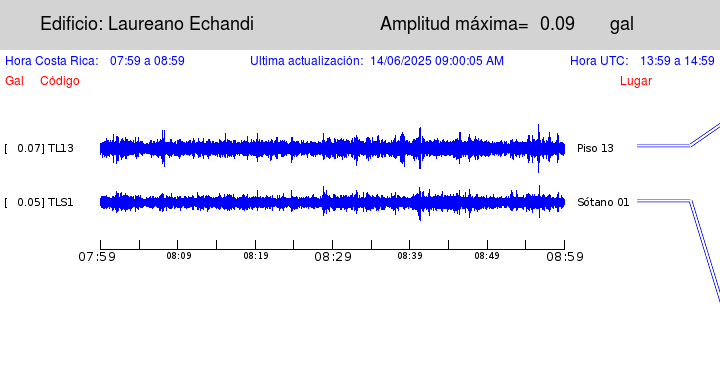

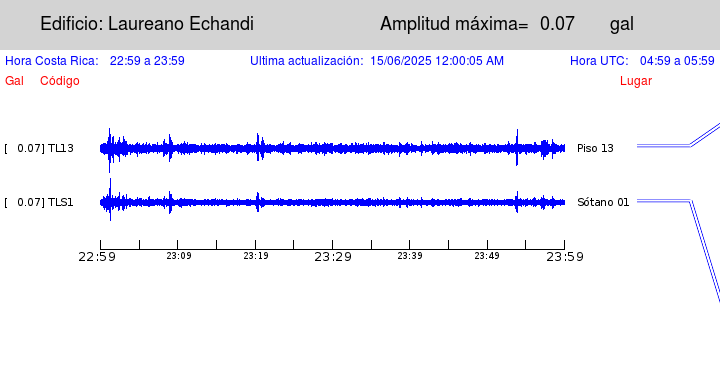

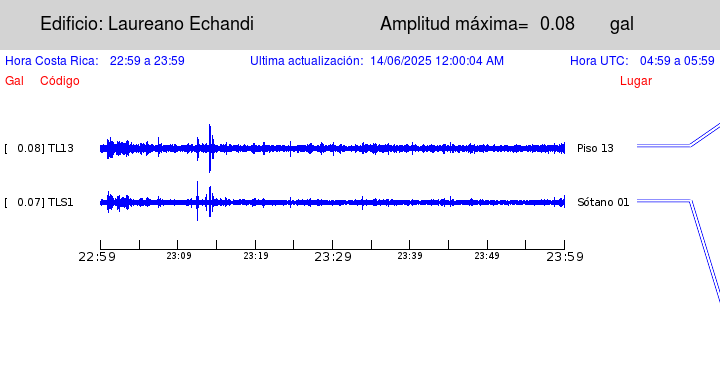

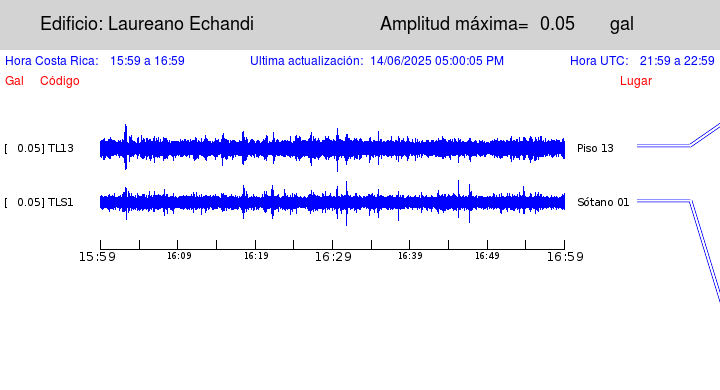

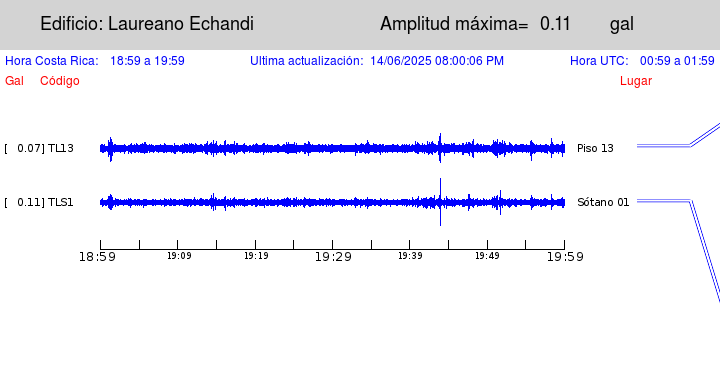

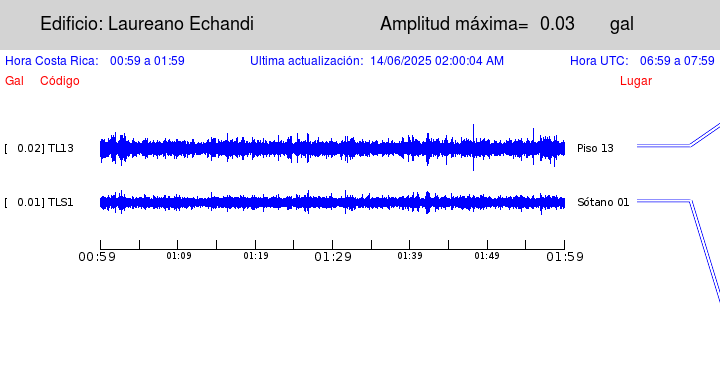

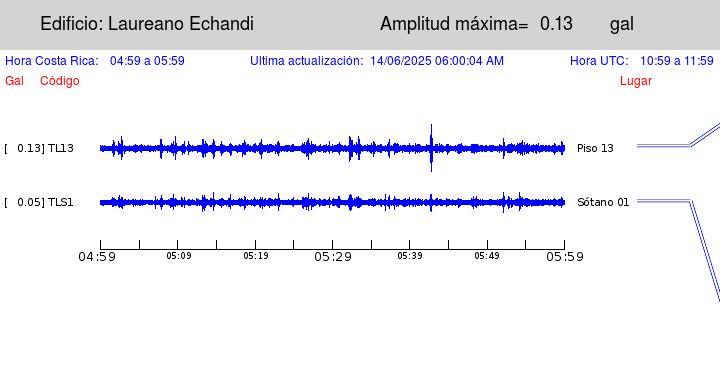

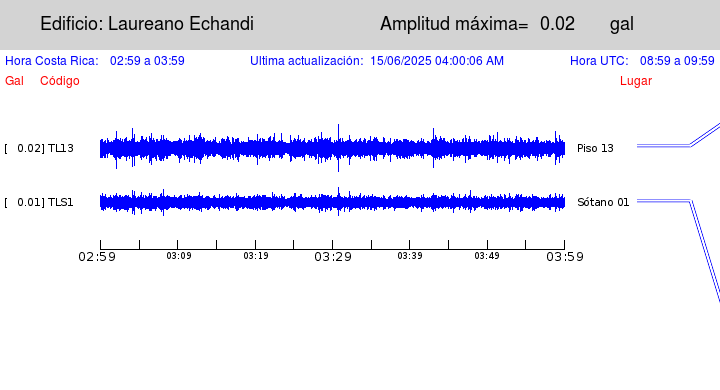

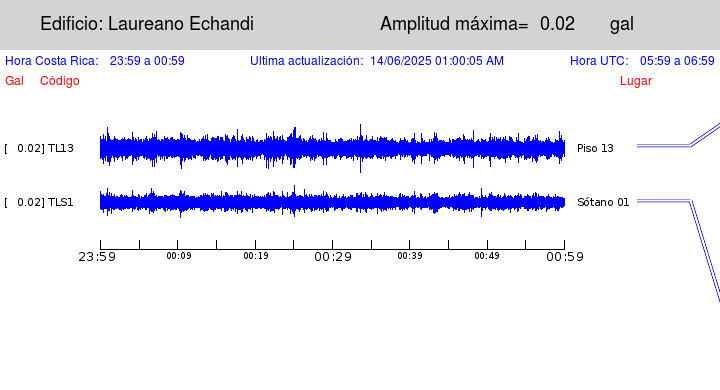

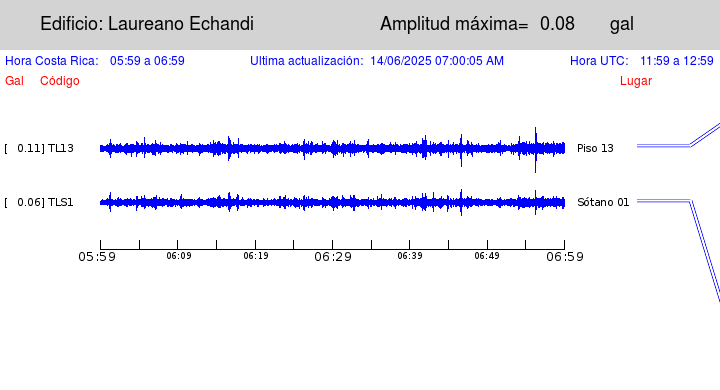

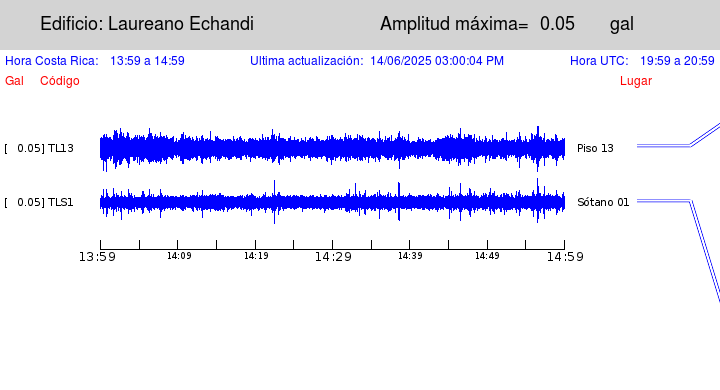

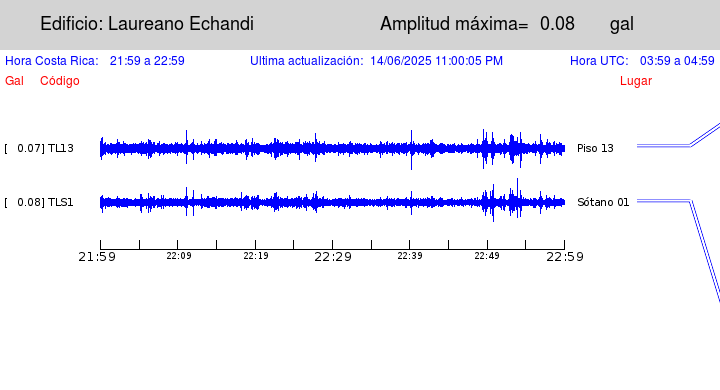

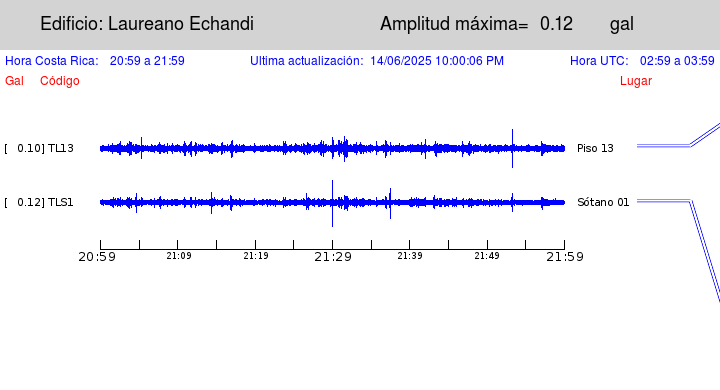

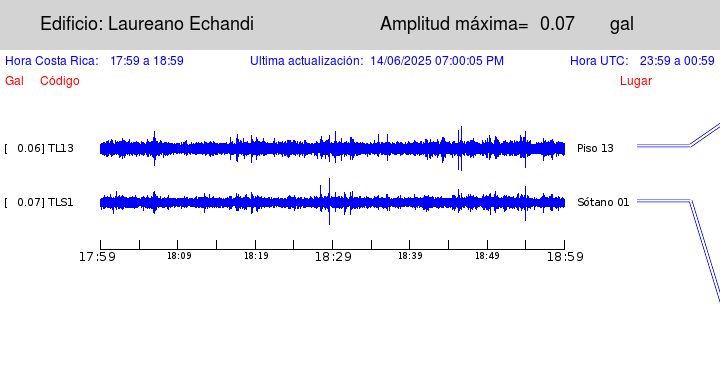

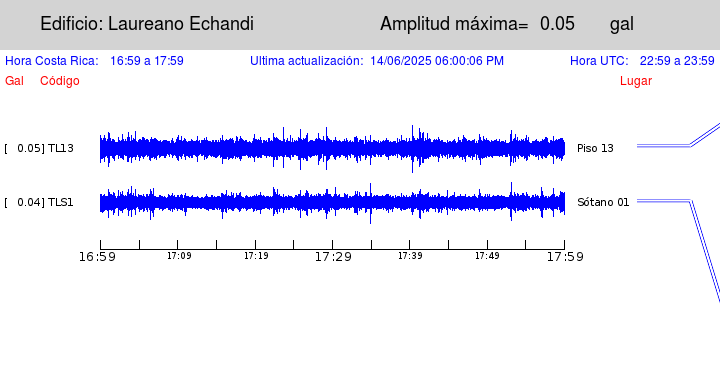

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

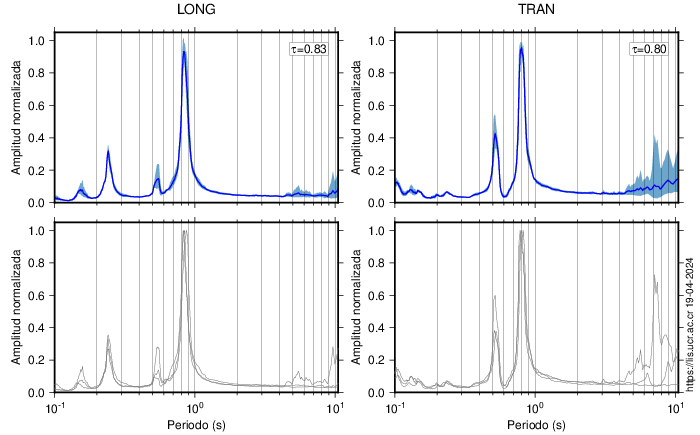

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto	CCSS-Laureano Echandi
Desarrollador	C.C.S.S.
Arquitectura	Arq. Rafael Sotela y Arq. Carlos Vinocour
Ingeniería Estructural	Ing. Eddy Hernández e Ing. Jose Barzuna
Construcción	---
Tipo de uso	Oficinas
Área de construcción	Aproximadamente 15 000m²
Cantidad de edificios	1
Concluido en	1967
Módulo instrumentado	Edificio principal
Pisos	13 pisos y 2 sótanos (50m de altura, aproximadamente)
Sistema Sismorresistente	Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso	Losa maciza de concreto reforzado
Cimentación	Placas aisladas, unidas por vigas de fundación
Acelerógrafos instalados	4, ubicados en: sótano, pisos 2,6 y 13
Resumen técnico
Instrumentado desde	Marzo, 2018

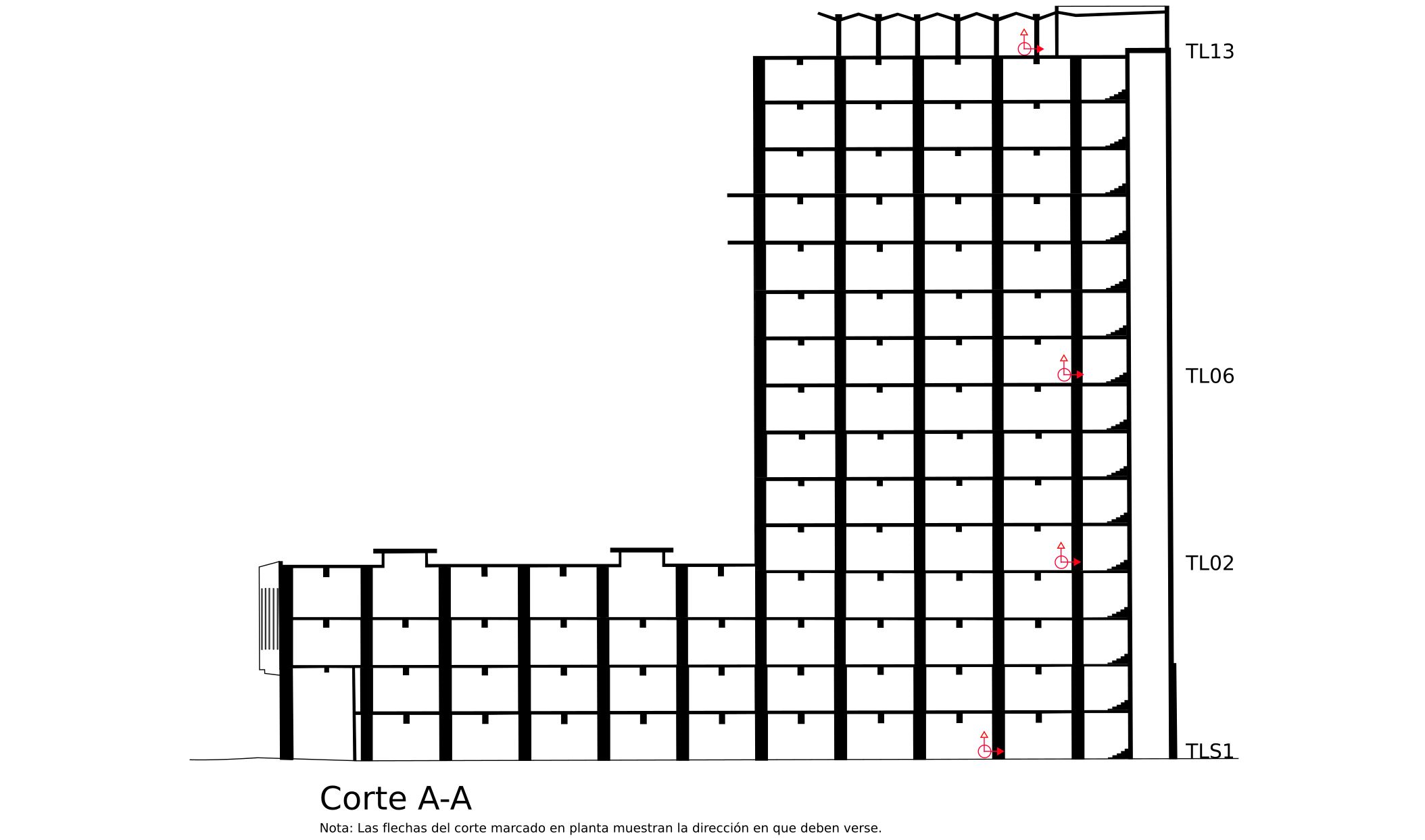

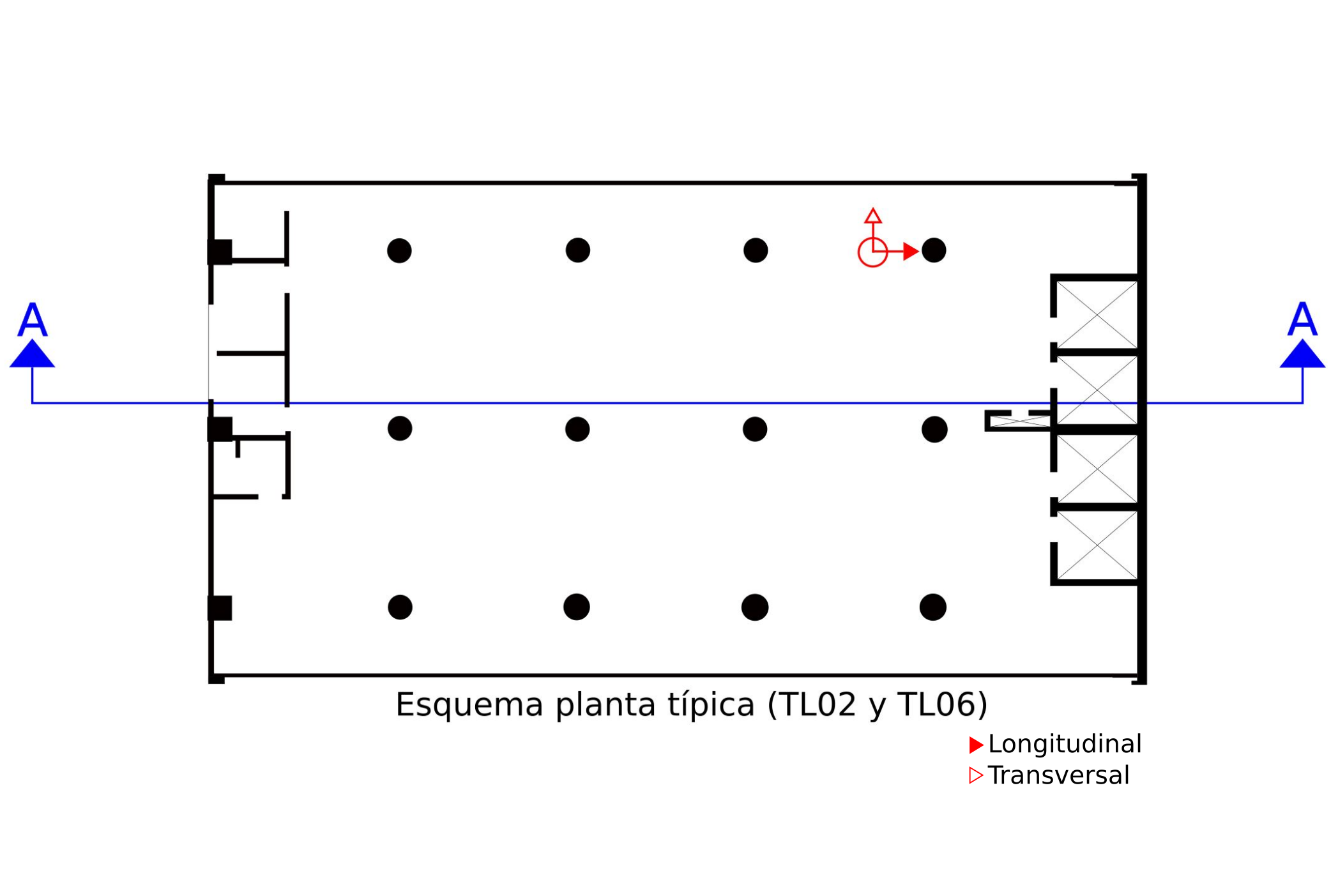

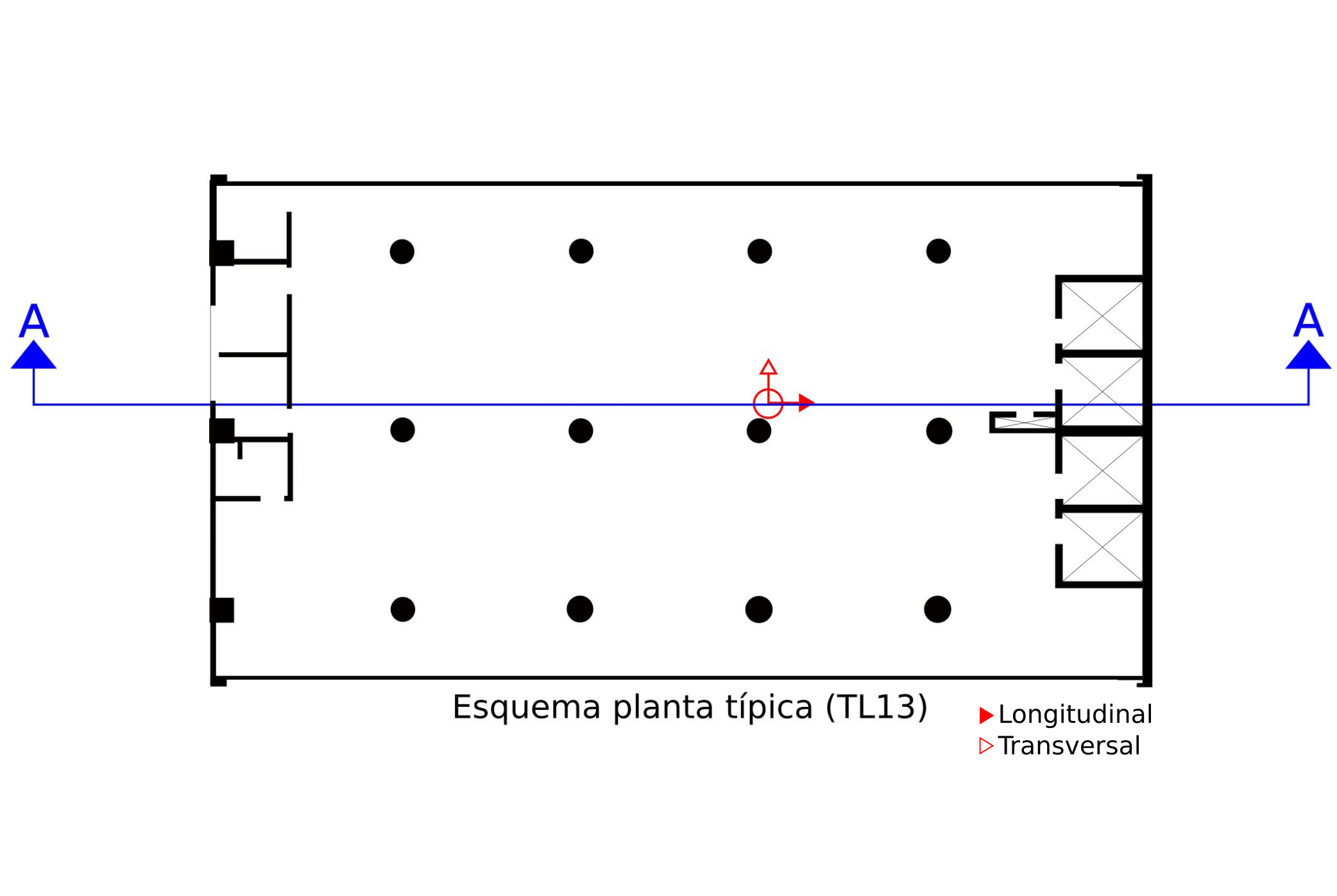

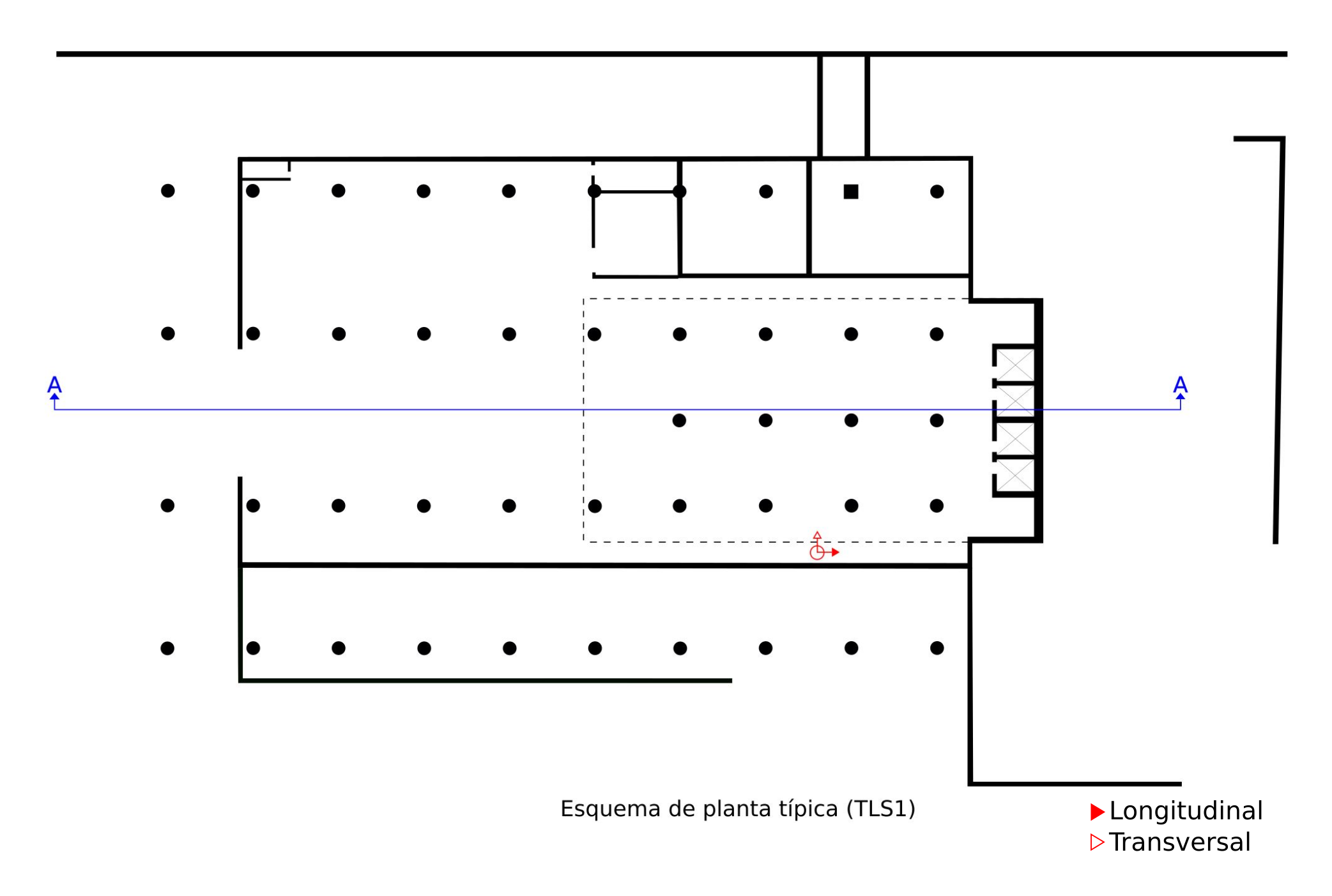

Esquema de planta física.

Reseña.

Actualmente la edificación es la sede central de la Caja Costarricense del Seguro Social, esta edificación posee un uso de oficinas. Su diseño proviene del movimiento llamado “Arquitectura Internacional”, el cual se caracteriza principalmente por la construcción de altura. El diseño arquitectónico estuvo a cargo de los arquitectos Rafael Sotela y Carlos Vinocour.

El edificio se compone de 13 pisos y dos sótanos, con un área aproximada de 15000 m² y una altura cercana a los 50m. Este edificio fue concebido como el más alto de Costa Rica desde su inauguración en 1967 y hasta 1973.

El edificio, posee un sistema estructural conformado por vigas de concreto postensadas y/o reforzadas, columnas, muros de corte, muros de retención y un entrepiso constituido por losas macizas de concreto reforzado, considerado como diafragma rígido. Según el CSCR-10, el sistema sismoresistente se califica como tipo dual.

La cimentación de las columnas y muros consiste en placas aisladas, unidas entre si mediante vigas amarre.

Referencia:

https://app.slidebean.com/p/IYZGYaSy6o/Anlisis-del-Edificio-Laureano-Echandi-como-Patrimonio-de-la-Cultura-Costarricense#6
http://www.ccss.sa.cr/noticia?ccss-reforzara-edificio-laureano-echandi-de-oficinas-centrales
http://www.arquitecturatropical.org/EDITORIAL/documents/altezor%20ARQUIT%20CR%20CONTEMPORANEA.pdf
https://www.nacion.com/economia/finanzas/ccss-remodelara-edificio-central-con-c-23-000-millones-del-ivm/KH6VKLEDNVA4TJP52FM3TKRZ5I/story/
