Edificio Jenaro Valverde

Regresar a estructuras
Compartir en:

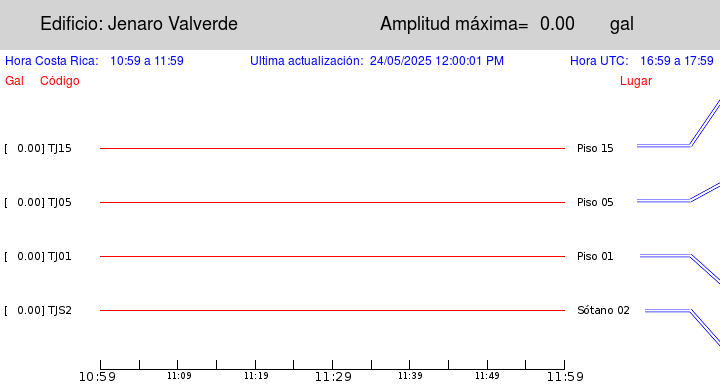

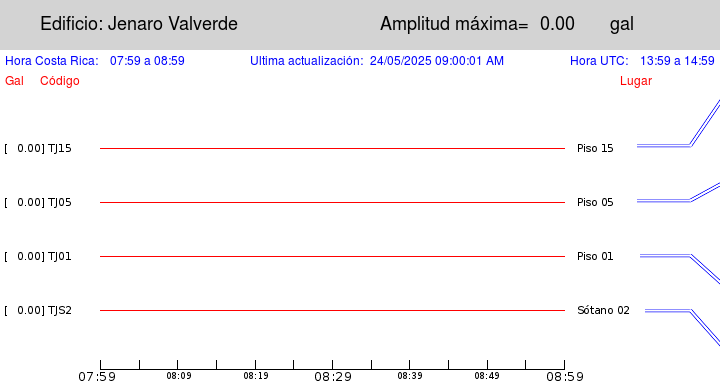

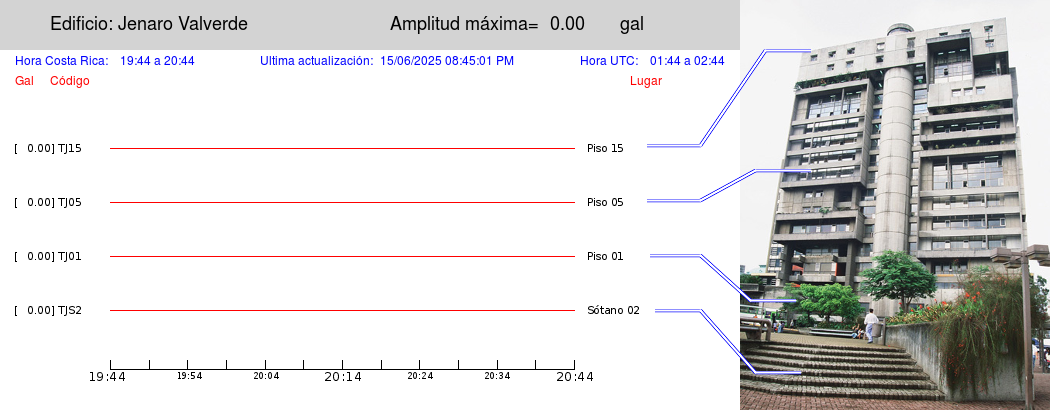

La imágen anterior muestra los datos en las trazas de la última hora. Si quieres ver las imagenes con los datos en trazas de las horas anteriores, ver los siguientes enlaces:

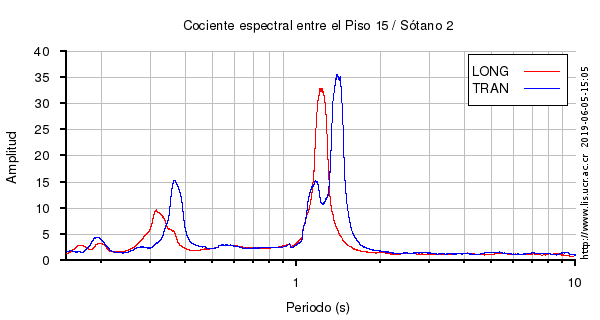

El cociente espectral se calcula con los datos sísmicos que se han registrado durante varios años. El espectro de amplitud de la planta superior se divide con el de la planta inferior para la componente longitudinal (a lo largo del edificio -LONG-) y transversal (perpendicular al edificio -TRAN-). En el recuadro se muestra el valor del período donde se alcanza la mayor amplitud.

Resumen técnico.

Proyecto CCSS-Lic. Jenaro Valverde
Desarrollador C.C.S.S.
Arquitectura Arq. Alberto Linner Díaz
Ingeniería Estructural Franz Sauter y Asociados
Construcción Edica Constructora
Tipo de uso Oficinas
Área de construcción Aproximadamente 17,000m2
Cantidad de edificios 1
Concluido en 1978
Módulo instrumentado Edificio principal
Pisos 17 pisos y 2 sótanos (70m de altura, aproximadamente)
Sistema Sismorresistente Tipo dual: marcos y muros de concreto reforzado
Sistema de entrepiso Canaletas prefabricadas
Cimentación $cimentacion
Acelerógrafos instalados 4, ubicados en el Sótano 2, pisos 1, 5 y 15
Resumen técnico
Instrumentado desde Junio, 2017

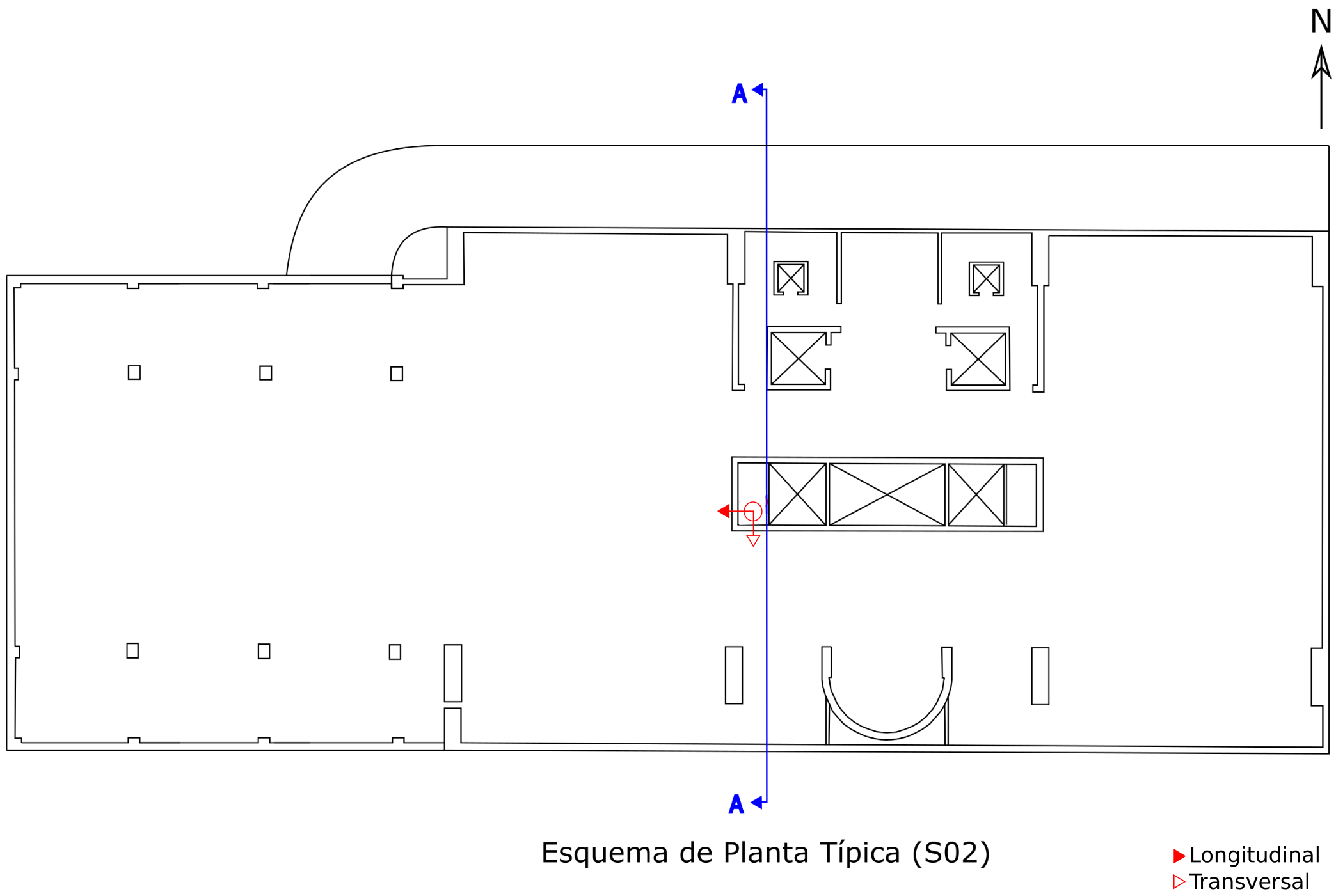

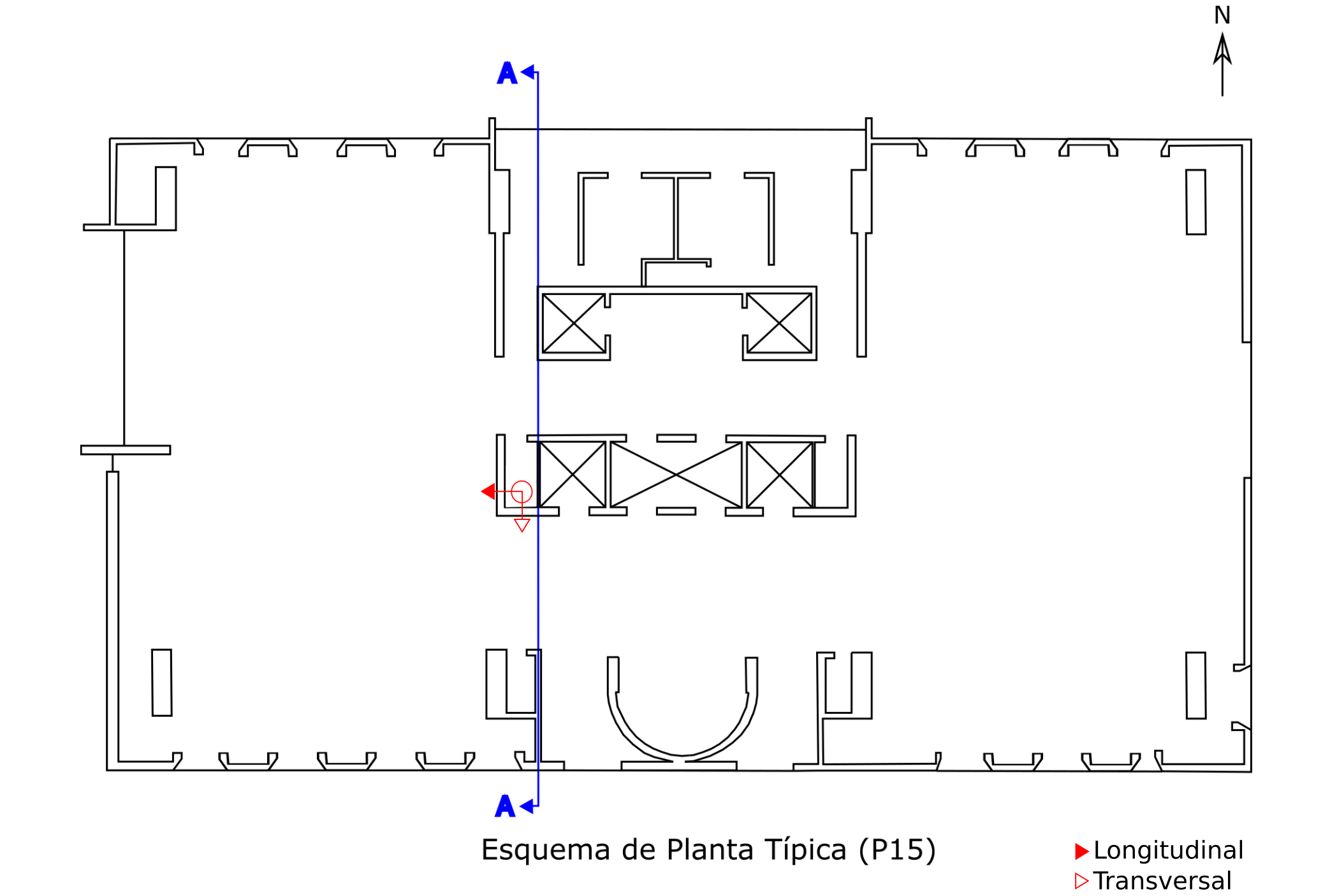

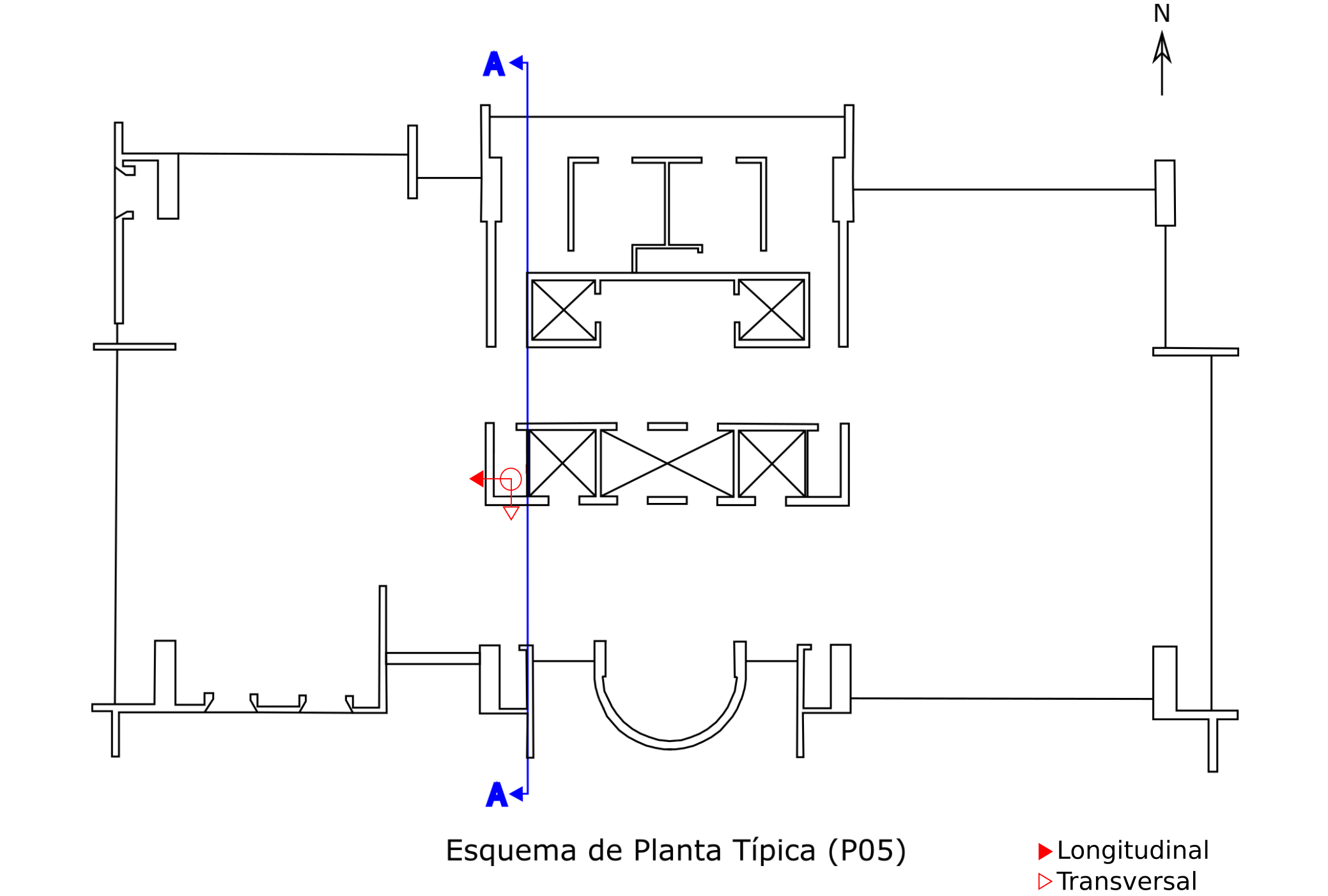

Esquema de la planta física.

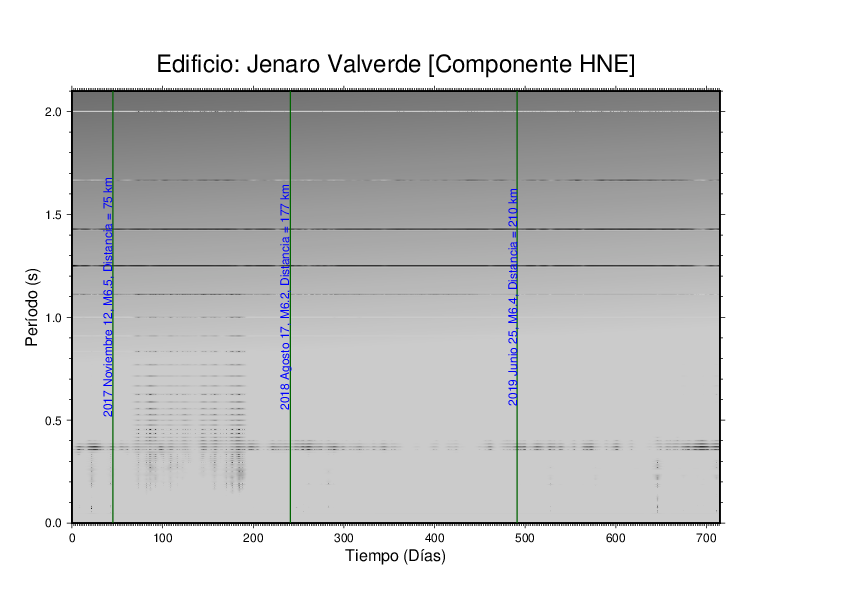

La siguiente figura muestra los períodos naturales de vibración de la estructura en función del tiempo. La ventana de medición va desde Octubre del 2017 a Junio del 2020. Cada traza negra corresponde a un período determinado. En este enlace se puede ver una explicación al respecto: http://www.lis.ucr.ac.cr/2319

Reseña.

Actualmente la edificación alberga un uso de oficinas, en la cual se ejecutan labores administrativas de la Caja Costarricense de Seguro Social. Su diseño se basó en el estilo arquitectónico conocido como “brutalismo”, debido al uso de grandes volúmenes de concreto, formas escultóricas y grises. El diseño arquitectónico estuvo a cargo del Arq. Alberto Linner Díaz, el cual en principio no tenía en mente un diseño brutalista, sino más bien generar una edificación espaciosa, con bajos costos de mantenimiento, de ahí la justificación del concreto expuesto.

Esta edificación posee aproximadamente 17 000m2 de construcción, con 17 pisos espaciados a cada 3.5m, dos sótanos y una altura total aproximada de 70m. En efecto, fue concebido como la estructura de mayor altura en Costa Rica desde el año 1978 hasta 1982.

El edificio, posee un sistema estructural conformado por vigas de concreto postensadas y/o reforzadas, columnas, muros de corte, muros de retención y un entrepiso constituido a partir de canaletas prefabricadas, considerado como diafragma rígido. Según el CSCR-10, el sistema sismoresistente se califica como tipo dual.

La cimentación de las columnas y muros consiste en placas aisladas, unidas entre sí mediante vigas de amarre.

Referencia en: http://www.nacion.com/vivir/tendencias/Campana-rescata-monstruos-concreto_0_1559844020.html
